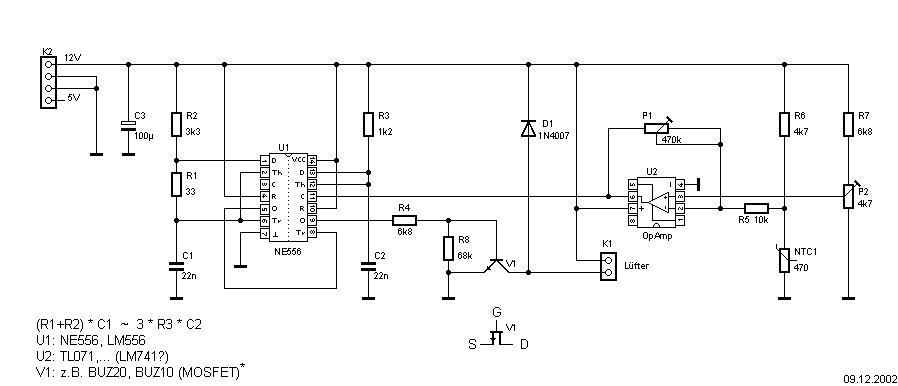

Temperaturabhängige Lüftersteuerung

---

---

• Durch die Pulsweitenmodulation laufen die Lüfter mit niedriger Drehzahl an
  und die Schaltung erzeugt kaum Verlustwärme

• Für mehrere Lüfter geeignet

---

---

Signal 1 ist gemessen an U1 Pin5 (Triggersignal)

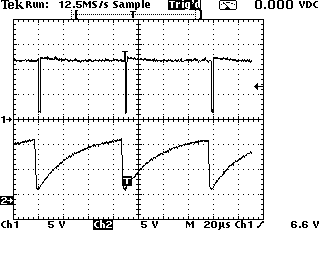

Spannung an C2, kleine Leistung

Spannung U1 Pin 9 (Ausgang), kleine Leistung

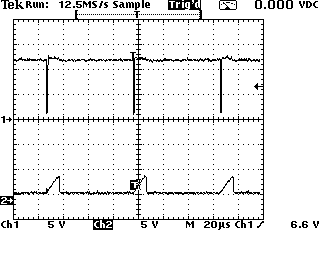

Spannung an C2, mittlere Leistung

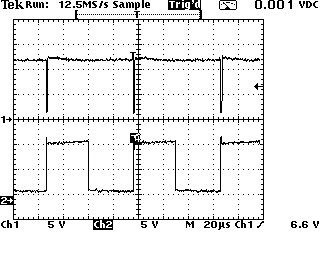

Spannung U1 Pin 9 (Ausgang), mittlere Leistung

Spannung an C2, maximale Leistung

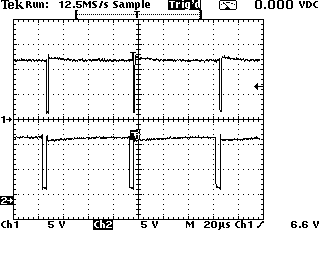

Spannung U1 Pin 9 (Ausgang), maximale Leistung
